CTL干式磁选机

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。
可分选物料: 0
  • 产品详情
  • 技术参数

【产品用途】:

●可用于低品位矿石的预选工作,预富集矿石资源,提高入磨品位,降低选矿成本;

●用于尾矿再选,回收尾矿坝干坡段相对富集的尾矿;

●用于硫酸渣干粉的磁选提纯;

●用于非磁性物料的除铁,效果明显,选矿成本低廉;

●用于磁选厂精粉提纯作业,抛除铁精粉中的贫连生体及脉石,提高精粉等级,增加选厂产品技术附加值。

【工作原理】:

   矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

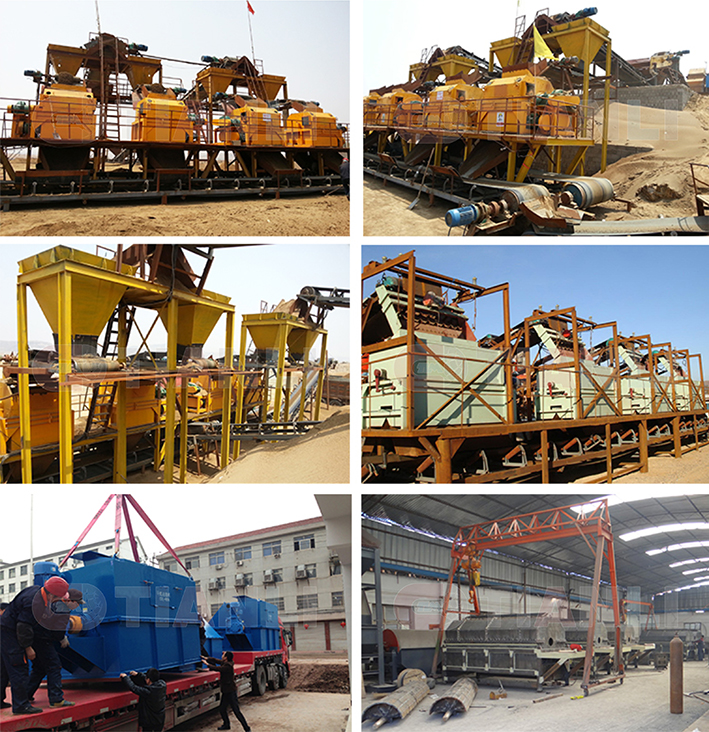

磁选机生产厂家现场图片:




主要技术参数
型号
规 格转速(r/min)筒表磁感应强度(mT)处理能力(t/h)外形尺寸(mm)

L×W×H

电机功率(kw)
筒径(mm)筒长(mm)
CTL-0816Φ80016000-63
根据矿物性质确定磁感应强度35-553053×1295×16717.52750
CTL-0818Φ800180055-70
3266×1295×167111.03300
CTL-0821Φ800210070-85
3936×1295×167115.03900
CTL-0824Φ800240085-1004235×1295×167118.54450
CTL-1021Φ105021000-50
100-1304030×1545×204618.5
4800
CTL-1021Φ10502100100-1304150×1545×185018.54680
CTL-1224Φ10502400115-1504720×1545×185022.0
5180
